AU152型针布包卷器的改进探讨

引言

AU152型针布包卷器是纺织行业梳理工序中的关键设备，主要用于将针布包覆到梳理机锡林、道夫等滚筒表面。其包卷质量直接影响梳理机的分梳效果、纤维转移率以及生条质量。随着纺织技术向高速、高质、高效方向发展，传统AU152型包卷器在张力稳定性、操作便捷性及适应性等方面逐渐暴露出不足。本文结合生产实践，分析其常见问题，并提出若干改进措施，以提升包卷精度与效率。

一、AU152型针布包卷器的工作原理及现有问题

1.1 工作原理

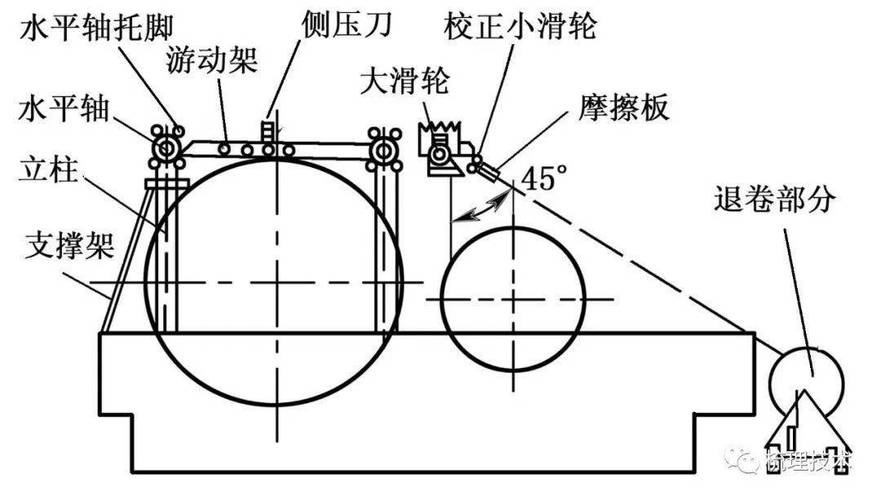

AU152型包卷器通常由机架、张力装置、导辊、压辊、传动系统和控制部分组成。包卷时，针布条从放料盘引出，经张力装置施加预张力，再由导辊引导至压辊，在电机驱动下与梳理机滚筒同步旋转，将针布紧密、平整地包覆在滚筒表面。

1.2 存在的主要问题

（1）张力控制不稳定：机械式张力器响应慢，随包卷直径变化，张力波动大，易造成针布松弛或过紧，影响包卷平整度和针布使用寿命。

（2）包卷直线度偏差：导辊和压辊平行度调节困难，手动调整依赖经验，易出现针布跑偏、蛇形现象，导致针齿损伤。

（3）适应性差：针对不同宽度、厚度的针布，需频繁更换配件，调整繁琐，停机时间长。

（4）操作安全性不足：缺乏过载保护和紧急停机装置，出现异常时易损坏设备或伤人。

（5）清洁维护不便：飞花、油污易积聚在导辊和张力装置上，影响包卷质量，且清理困难。

二、改进措施

2.1 张力系统的改进

将原机械摩擦式张力装置改为伺服电机驱动的主动放卷张力控制系统。通过张力传感器实时检测针布张力，反馈至PLC，调节放卷电机转速，实现恒张力包卷。该方案可显著降低张力波动（波动范围从±15%降至±5%），提高包卷一致性。增加张力预设功能，根据不同针布规格自动匹配张力值。

2.2 导辊与压辊机构的优化

（1）采用高精度直线导轨和双向丝杠调节导辊、压辊的平行度，并增加刻度盘和锁紧装置，使调整量化、可视化，减少人为误差。

（2）在压辊表面包覆聚氨酯弹性层，增加摩擦力的同时避免损伤针布，并设计快速装卸结构，便于更换不同硬度的压辊。

（3）增设自动纠偏装置：利用光电传感器检测针布边缘位置，通过步进电机驱动导辊微调，实现自动对中，保证包卷直线度≤0.5mm/m。

2.3 提升适应性与快速换型

设计可调式放料盘和通用型夹紧机构，通过更换少量附件即可适应针布宽度范围50~150mm、厚度1.5~4mm。将常用参数存储在配方库中，一键调用，换型时间由原来的40分钟缩短至10分钟以内。

2.4 增强安全与防护

（1）加装扭矩传感器和过载保护模块，当包卷阻力超过设定值时自动停机并报警。

（2）设置紧急停机按钮和防护罩，防护罩采用透明聚碳酸酯材料，既便于观察又防止飞花飞溅。

（3）电气系统符合IP54防护等级，确保在棉尘环境下安全运行。

2.5 改善清洁与维护性

（1）在导辊和张力装置上方增加负压吸风罩，及时吸走飞花和尘屑，保持清洁。

（2）采用免维护轴承和集中润滑系统，减少保养频次。

（3）设计快拆式结构，无需专用工具即可拆卸导辊、压辊进行清洁，维护时间降低50%。

三、改进效果

改进后的AU152型针布包卷器在实际生产中进行了为期3个月的对比试验，结果显示：

（1）包卷质量：针布包卷平整度提高，无肉眼可见的间隙和重叠，包卷后圆跳动误差≤0.05mm，优于原设备。

（2）效率：平均包卷一台梳理机锡林的时间由2小时缩短至1.2小时，效率提升40%。

（3）针布损伤：因张力波动和跑偏导致的针布损伤率从3%降至0.5%以下。

（4）操作体验：自动化程度提高，工人劳动强度降低，且安全防护完善，未发生一起安全事故。

四、

通过对AU152型针布包卷器在张力控制、导辊机构、适应性、安全防护及清洁维护等方面的系统改进，有效解决了原有设备存在的诸多问题，提升了包卷质量和生产效率，降低了维护成本和操作风险。该改进方案可为同类针布包卷器的升级改造提供参考，也符合纺织企业智能化、绿色化的发展方向。未来可进一步集成物联网技术，实现远程监控与预测性维护，推动梳理辅机设备向更高水平迈进。
